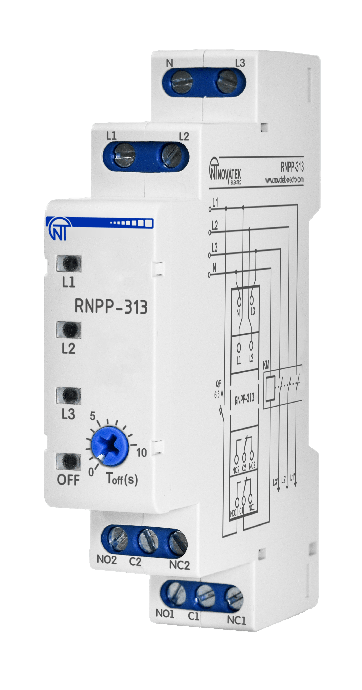

Трифазне реле напруги та контролю фаз РНПП-313, Новатек-Електро

Трифазне реле напруги та контролю фаз РНПП-313 призначене для захисту трифазних споживачів від основних видів аварій в електромережі.

Виконує наступні функції:

• контроль допустимого рівня напруги;

• контроль правильного чергування та відсутності злипання фаз;

• контроль повнофазності та симетричності напруги мережі (перекосу фаз);

• вимкнення навантаження при неякісній напрузі в мережі;

• контроль якості мережевої напруги після вимкнення навантаження та автоматичне повторне вмикання після відновлення параметрів напруги;

• індикація аварій при виникненні аварійної ситуації та індикація наявності напруги на кожній фазі;

• контроль обриву нульового провідника.

У виробі передбачено можливість регулювання часу затримки спрацювання захисту за перекосом фаз.
Після відновлення параметрів напруги в мережі пристрій автоматично повторно вмикає навантаження через функцію АПВ (автоматичне повторне ввімкнення).

У пристрої використано імпульсний блок живлення, який дозволяє застосовувати РНПП-313 у мережах зі значними спотвореннями форми живильної напруги.

---

РНПП-313 може працювати в наступних режимах:

1. Контроль мінімальної напруги.
   У цьому режимі, якщо напруга мережі знижується нижче 195 В, захищуване обладнання буде вимкнено.

2. Контроль максимальної напруги.
   У цьому режимі, якщо напруга мережі зростає вище 260 В, навантаження буде вимкнено.

3. Контроль наявності фаз.
   У цьому режимі, у разі обриву однієї з фаз, захищуване обладнання буде відключене від мережі.

4. Контроль правильного чергування та відсутності злипання фаз.
   У цьому режимі, при неправильному підключенні або при злипанні фаз, обладнання буде вимкнено.

5. Контроль перекосу фаз.
   У цьому режимі, якщо різниця напруг між фазами перевищує 40 В, обладнання буде відключено від мережі.

6. Контроль обриву нульового провідника.
   У разі обриву нуля навантаження буде вимкнено, і згаснуть індикатори LINE та OFF.

---

Контроль наявності фаз зберігається у всіх режимах роботи пристрою.
У будь-якому з режимів пристрій спрацьовує при обриві фази або зниженні напруги нижче 100 В на одній або декількох фазах з фіксованим часом спрацювання 0,25 секунди.

---

Переваги пристрою:

• підключення через пускач;

• перекидний (опрокидуючийся) контакт;

• дуже компактні розміри;

• захист від перешкод завдяки імпульсному блоку
