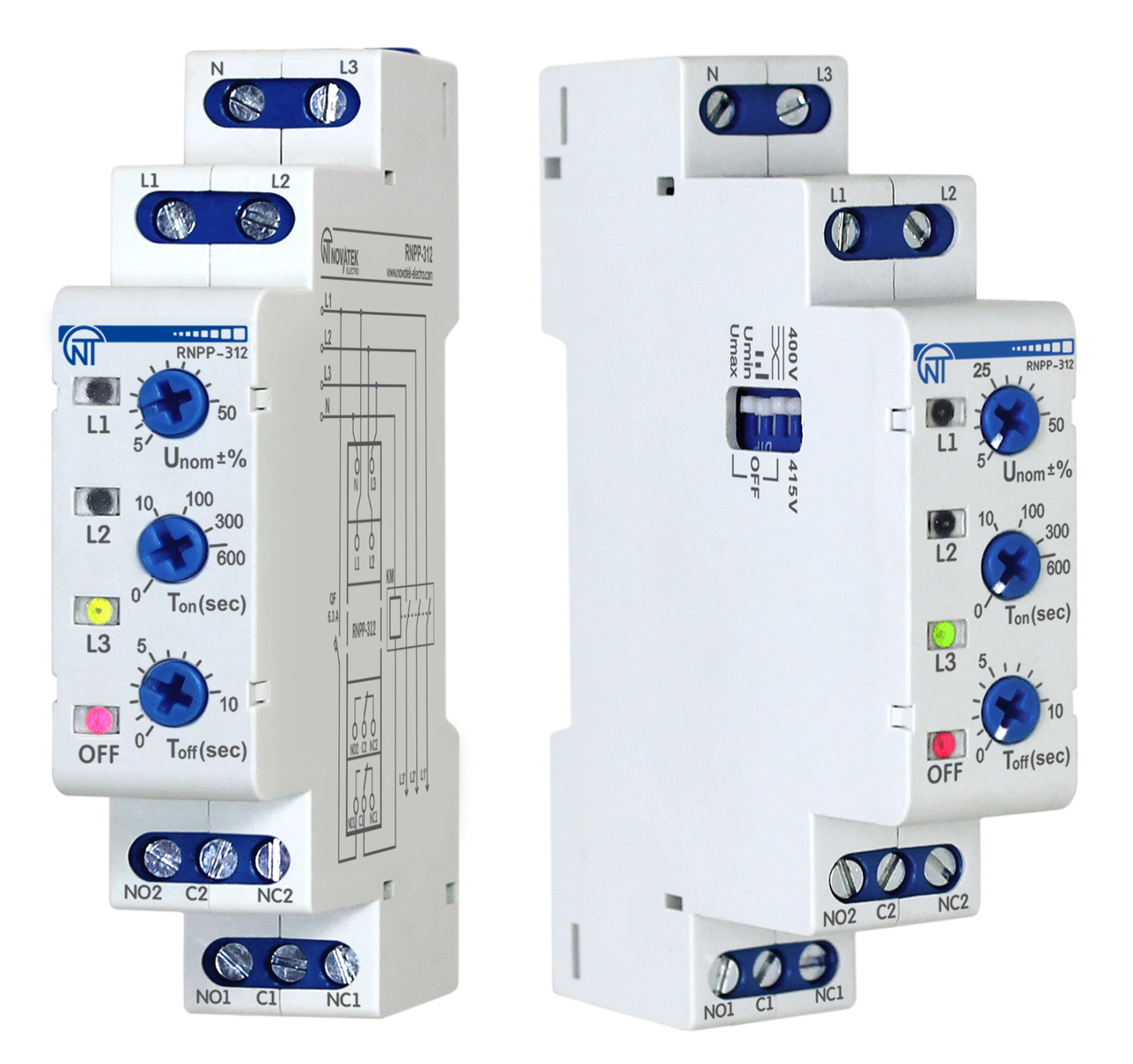

Трифазне реле напруги та контролю фаз РНПП-312

• для контролю допустимого рівня напруги;

• для контролю правильного чергування та відсутності злипання фаз;

• для контролю повнофазності та симетричності напруги мережі (перекосу фаз);

• для відключення навантаження при неякісній напрузі мережі;

• для контролю якості мережевої напруги після вимкнення навантаження та автоматичного включення його після відновлення параметрів напруги;

• для відображення аварії при виникненні аварійної ситуації та відображення наявності напруги на кожній фазі;

• для контролю обриву нуля.

У виробі передбачені можливості регулювання параметрів (порогу спрацювання по напрузі, часу АПВ та часу затримки спрацювання захисту), вибору напруги контрольованої мережі (400 або 415 В) і набору захисних функцій. Після відновлення параметрів напруги мережі виріб знову вмикає навантаження через АПВ.

У виробі використано імпульсний блок живлення, який дозволяє використовувати РНПП-312 у колах зі значними спотвореннями форми живильної напруги.

РНПП-312 може працювати в наступних режимах:

• Контроль мінімальної/максимальної напруги. У цьому режимі при виході значення напруги мережі за задані користувачем пороги захищуване обладнання буде відключене від мережі.

• Контроль мінімальної напруги. У цьому режимі при зниженні напруги мережі нижче порогу, заданого користувачем, захищуване обладнання буде відключене.

• Контроль максимальної напруги. У цьому режимі, коли напруга мережі підвищується вище заданого користувачем порогу, захищуване обладнання буде відключене.

• Контроль наявності фаз. У цьому режимі при обриві однієї з фаз захищуване обладнання буде відключене від мережі.

• Контроль неправильного чергування та наявності злипання фаз. У цьому режимі в разі неправильного підключення або при наявності злипання однієї з фаз захищуване обладнання буде відключене.

• Контроль перекосу фаз. У цьому режимі при різниці напруг між фазами більше 60 В захищуване обладнання буде відключене від мережі.

• Контроль обриву нуля. При обриві нуля захищене обладнання буде відключене від мережі, і згаснуть індикатори LINE та OFF.

Переваги приладу:

• підключення через пускач;

• можливість вимкнення захисних функцій;

• перекидний контакт;

• дуже компактні розміри;

• перешкодозахищеність завдяки імпульсному блоку живлення;

• кілька режимів роботи.

Схема підключення
