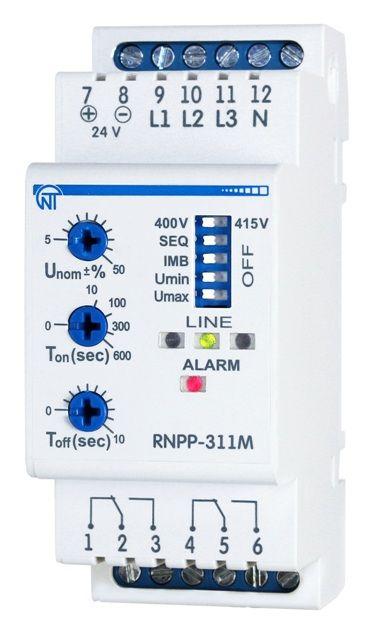

Трифазне реле напруги та контролю фаз РНПП-311М, Новатек-Електро

Трехфазное реле напруги і фази РНПП-311М призначено для контролю:

• для контролю допустимого рівня напруги;
• для контролю правильного розвитку та вільного слипання фази;
• для контролю повнофазності та симетричності напруги мережі (перекоса фази);
• для відключення навантаження при неякісному напруженні мережі;
• для контролю мережевої напруги після вимкнення напруги та автоматичного включення її після відновлення параметрів напруги;
• для відшкодування аварії при виникненні аварійної ситуації та відображення напруги на шкірній фазі.

РНПП-311М контроль очищення нуля косвенним методом. У розділі передбачені можливості регулювання параметрів (пора спрацьовування по напрузі, час АПВ і час затримки спрацьовування захисту), вибір контрольованого напруги мережі (400 В або 415 В) і набір захисних функцій. Після відновлення параметрів напруги мережі розділення знову включається в Завантаження через АПВ.

РНПП-311М працює в різних режимах:

• Контроль мінімального/максимального напруги;
• Контроль мінімальної напруги;
• Контроль максимального напруги;
• Контроль наличия фази;
• контроль неправильного відвідування та наявність злипа фази;
• Контроль перекосу фаз.

Контроль наличия фази зберігається в будь-якому режимі роботи. У всіх режимах роботи виробляється при обриві фази або зменшенні напруги менше 100 В одній або кількох фазах зафіксований час 0,2 с. Відділ на виході має дві групи незалежних вихідних прокидуючих контактів (1-2-3, 4-5-6). В «ХОЛОДНОМУ СОСТОЯНІ» (виділ без напруги, не підключено) контакти 1-2 (4-5) замкнути, а контакти 2-3 (5-6) разомкнути.
Коли реле завантаження спрацьовує, відключення завантаження відбувається шляхом розриву цепей живлення катушки МП через контакти 1-2 (4-5), за рахунок режиму «Контроль максимальної напруги», в якому виріб працює зворотною логікою включення.

Переимущества прибора:

• Простая настройка;
• Подключение через пускатель;
• Компактний розмір;
• Перекидной контакт

Сфера: застосування

• Для контролю фазових і лінійних напруг у трьох фазних мережах;
• Для захисту трифазного або, в деяких випадках, однофазного обладнання від аварії в трифазній мережі, наприклад: аварій по напрузі, неправильне попередження і слипання фази, неполнофазность і несимметричность напруги;
• Ідеально підходить для захисту холодильних і вентиляційних установок.

Схема підключення
