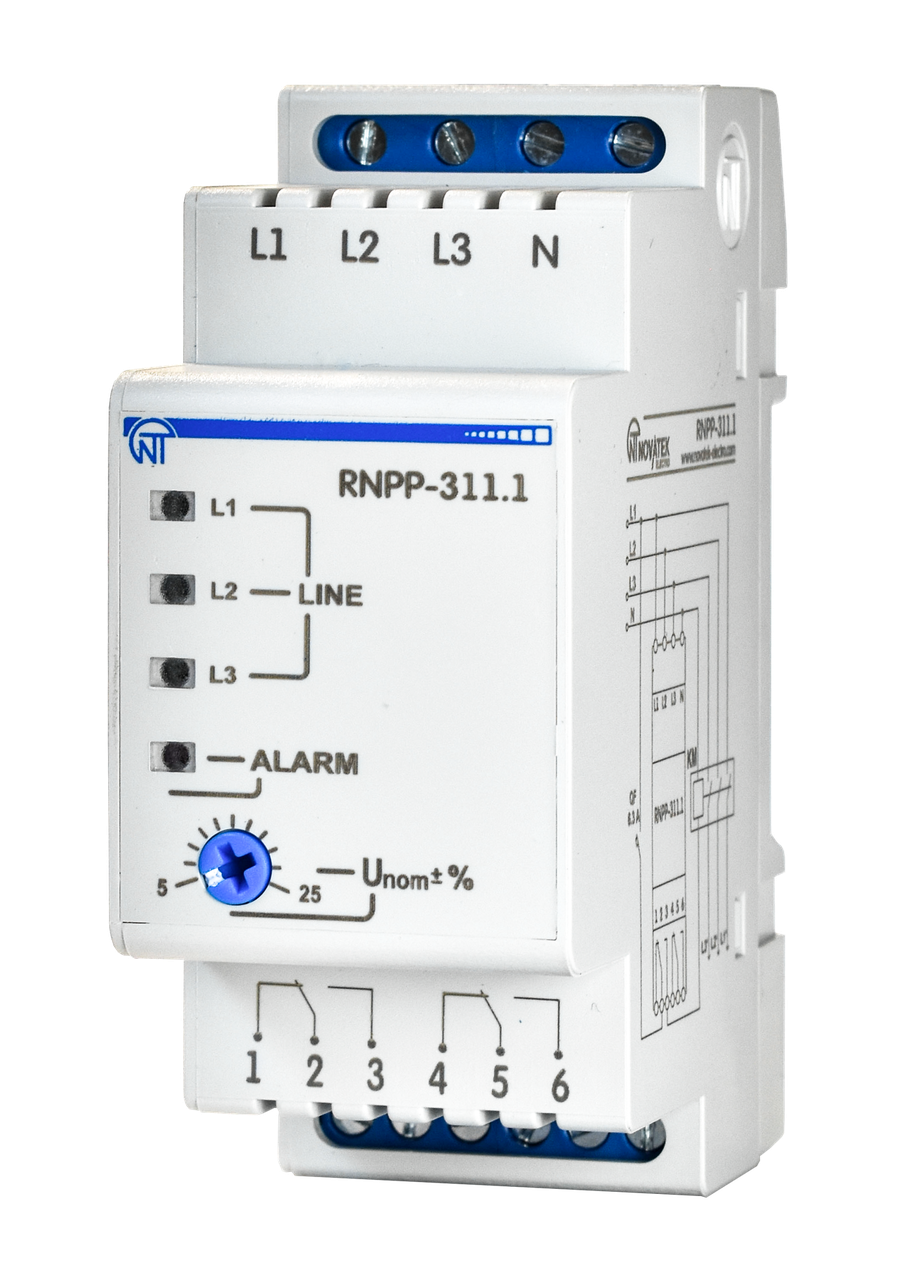

Трифазне реле напруги та контролю фаз РНПП-311.1, Новатек-Електро

Трехфазне реле напруги і контроль фази РНПП-311.1 призначене для відключення навантаження 400 В 50 Гц у разі:

• недопустимих коливань напруги в мережі з тривалістю не менше 0,02 с;
• порушення амплітудної симметрии напруги мережі (перекоса фази);
• обрива, порушення послідовності і слипання фаз.

РНПП-311.1 постійно контролює значення напруг у трьохфазній мережі, що містять їх зі значеннями, встановленими Користувачем регулятором Unom±%.
Виріб виключає навантаження, якщо напруга виходить за межі, задані користувачем. РНПП-311.1 має одну сучасну регульовану установку оброблення за максимального/мінімального напруження. Наприклад: у положенні 10% буде спрацьовувати у разі підвищення/зниження напруги на
10% від номінальної.

Вироби можуть знаходитися в наступних станах: – нормальної роботи; аварии по напряжению; выдержки времени АПВ.

Стан нормальної роботи:

• напруга мережі знаходиться в межах, заданих Користувачем при налаштуванні виробів;
• кончилось время АПВ;
• захищене обладнання підключено до мережі;
• індикатор ALARM не горить;
• горят індикатори “LINE”.

Стан Аварії по напрузі:

• напруга мережі вийшло за межі, задані Користувачем при налаштуванні виробів, на час більше, ніж зазначено в технічних характеристиках;
• захищене обладнання, відключене від мережі горить індикатор «ALARM»;
• при обриві фази відповідний індикатор «LINE» не горить.

Состояние Выдержка времени АПВ:

Відсчет часу АПВ починається з моменту подачі харчування або виникнення аварії. По істеченні часу АПВ виділ перейде в стан нормальної роботи, якщо параметри напруги мережі відновилися після аварії.

Переимущества прибора:

• проста настройка;
• подключение через пускатель;
• компактний розмір;
• опрокидивающийся контакт;

Сфера: застосування

• для контролю фазових і лінійних напруг у трьохфазній мережі;
• для захисту трьохфазного або, в деяких випадках, однофазного обладнання від аварії в трьохфазній мережі, наприклад: аварій по напрузі, неправильне попередження і слипання фази, неполнофазность і несимметричность напруги;
• ідеально підходить для захисту холодильних і вентиляційних установок.

Схема підключення
