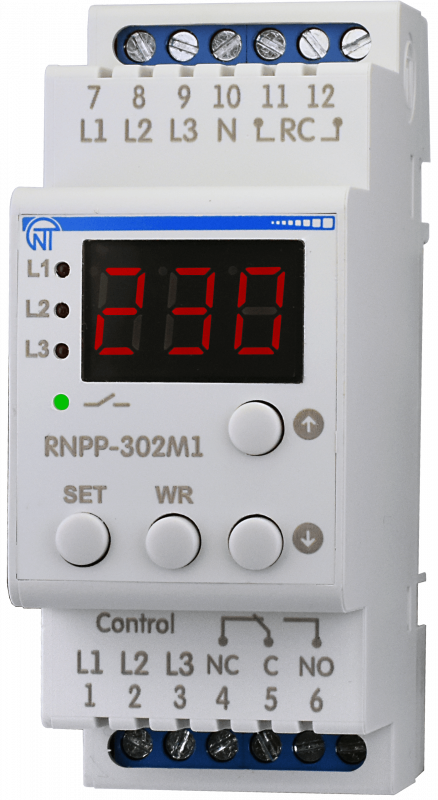

Трифазне реле напруги та контролю фаз РНВП-302М1, Новатек-Електро

Трифазне реле напруги та контроль фази РНВП-302М1 призначене для постійного контролю рівня допустимого напруги, обриву, злипання, порушення правильної послідовності, перекосу фази в ланцюгах змінної напруги 220/380 В (230/400 В або 240/415 В) частотою 5 РНВП-302М1 вимірює діючі величини фазних (лінійних) напружень у мережах з глухозаземленою або ізолованою нейтралью і управляє катушкою зовнішнього магнітного пускача (МП), що комутує коло живлення навантаження. РНПП-302М1 здійснює наступне автоматичне повторне вмикання (АПВ) після усунення причини аварії, викликаної відключення, через задану користувачем годину.

Виріб може працювати у чотирьох незалежних режимах:

• реле обриває фаз;
• реле мінімального напруги;
  реле максимального напруги;
• реле напруги.

РНПП-302М1 відображає діюче значення фазної (лінійної) напруги, аварію напруги, стан реле навантаження (включено/вимкнено) та тип аварії.

Переваги приладу:

• контроль дозволеного рівня діючого значення фазового/лінійного напруги;
• контроль правильного чергування фаз та відсутності їх злипання;
• контроль повнофазності та симетричності мережевого напруги;
• контроль стану силових контактів магнітного пускача до і після вмикання навантаження;
• виключення навантаження шляхом розмикання ланцюгів живлення котушки магнітного пускача у разі виникнення умов для обробки із заданим користувачем годиною обробки;
• контроль якості мережевого напруги після відключення навантаження та його автоматичне вмикання після параметрів напруги з годиною відновлення автоматичного повторного вмикання;
• візуальне відображення всіх видів аварійної напруги мережі та відмова від переключення силових контактів магнітного пускача.
