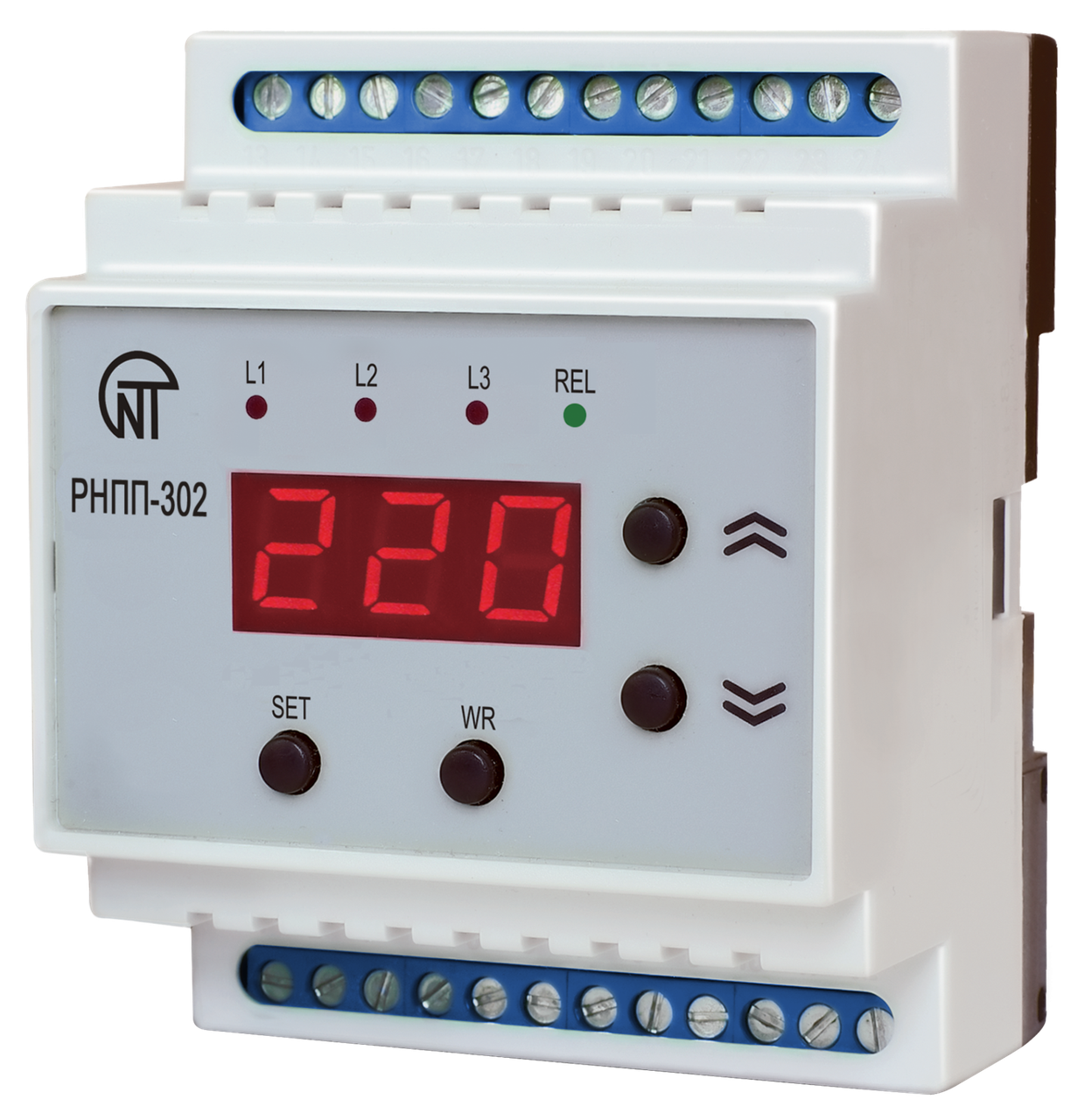

Трифазне реле напруги та контролю фаз РНВП-302, Новатек-Електро

Трехфазное реле напруги і фаза РНПП-302 призначено для постійного контролю рівня допустимої напруги, обриву, слипання, порушення правильної послідовності, перекосу фази в цепях змінної напруги 220/380 В (230/400 В або 240/415 В). відключення навантаження при виникненні аварійних ситуацій. РАЕС-302 вимірює чинні величини фазних (лінійних) напружень, в сетях з глухозаземленою або ізольованою нейтраллю і управляє катушкою зовнішнього магнітного пускача (МП), коммутирующей круг живлення навантаження. Виділ слід за станом силових контактів зовнішнього МП до і після включення навантаження, контролюючи їх справність (підгорання або злипання). РНПП-302 здійснює наступне автоматичне повторне включення (АПВ) після усунення причини аварії, що викликала відключення, через задане користувачем час.

Виріб може працювати в чотирьох незалежних режимах:

• реле обриває фаз;
• реле мінімального напруги;
• реле максимального напруги;
• реле напруги.

РНПП-302 відображає діюче значення фазної (лінійної) напруги, аварію напруги, стан реле навантаження (включено/виключено) і тип аварії.

Переимущества прибора:

• контроль дозволеного рівня діючого значення фазового/лінійного напруги;
• контроль правильного чергування фаз і відсутності їх злипання;
• контроль повнофазності та симетричності мережевої напруги;
• контроль стану силових контактів магнітного пускача до і після включення навантаження;
• виключення навантаження шляхом розмикання цепей живлення катушки магнітного пускача в разі виникнення умов для обробки із заданим користувачем часом обробки;
• контроль якості мережевої напруги після відключення навантаження і його автоматичне включення після параметрів напруги з часом відновлення автоматичного повторного включення;
• візуальне відображення всіх видів аварійної напруги мережі та відмова від переключення силових контактів магнітного пускача.

Схема підключення
