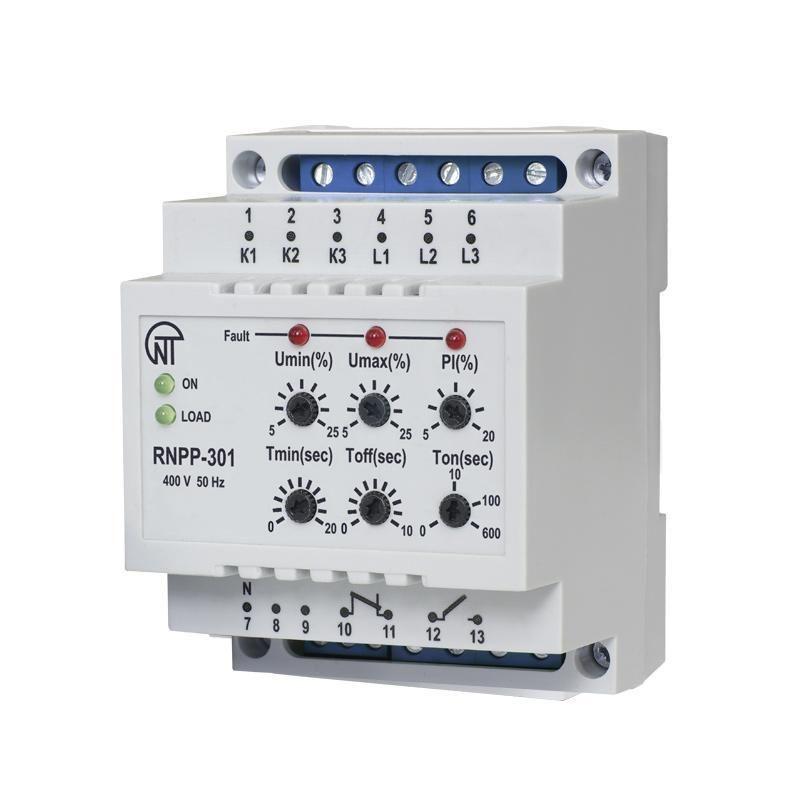

Трифазне реле напруги та контролю фаз РНПП-301, Новатек-Електро

Трехфазне реле напруги і фази РНПП-301 призначене для захисту трьох фазних споживачів від основних видів аварій в електричній мережі, таких як:

• вихідні значення напруги за межі допустимих порогів;
• порушення хвороби і слипання фази;
• порушення повнофазності і симетричності мережевої напруги.

Пристрій контролює основні параметри електричної мережі і при відхиленні відключає навантаження. Реле також слід за станом силових контактів зовнішнього магнітного пускача до і після включення навантаження, контролюючи їх справність (підгорання або злипання).

Світлодіоди на окремій панелі реле показують:

• наявність напруги в мережі;
• стан завантаження (включено або відключено);
• вид аварии, произошедшей.

Шість регулюючих потенціометрів, винесених на лицеву панель, дозволені користувачеві встановити:

• порог обробки по максимально допустимому значенню напруги;
• порог обробки по мінімально допустимому значенню напруги;
• порог допустимого значення перекоса фази;
• время срабатывания отключения нагрузки при аварийном понижении напруги;
• время работы отключения нагрузки при других видах аварии сети;
• задержку в час включення Завантаження після відновлення параметрів мережі.

Пристрій може працювати в режимі контролю фазної або лінійної напруги (за вибором користувача).

Переимущества прибора:

• контроль дозволеного рівня визначення значення фазового/лінійного напруги;
• контроль правильного проходження фази і відсутність їх злипання;
• контроль повнофазності та симетричності мережевої напруги;
• контроль стану силових контактів магнітного пускача до і після включення навантаження;
• виключення навантаження шляхом розмикання цепей живлення катушки магнітного пускача у випадку виникнення умов для обробки із заданим користувачем часом обробки (Цр);
• контроль якості мережевої напруги після відключення навантаження та його автоматичного включення після параметрів напруги з часом відновлення автоматичного повторного включення (Твкл);
• видиме відображення всіх видів аварійної напруги мережі та відмова від перемикання силових контактів магнітного пускача.
• .
